Resumen - Dispositivos de almacenamiento magnético: HD

DISCO DURO

Es un dispositivo que guarda su información magnéticamente y su acceso es aleatorio.

TECNOLOGÍAS HD

• IDE: Es un dispositivo con electrónica integrada, tiene 40 pines, controla los dispositivos de almacenamiento. El jumper permite la configurazión del disco duro.

• SATA: Mejor conocido como Serial ATA, utiliza un bus de tipo serial, es más rápida y eficaz que el IDE, su velocidad es de 1.5 Gbp/s a 3.0 Gbp/s. El jumper SATA, a diferencia que el jumper IDE, configura la velocidad de transmición.
• SCSI: Es una interfaz estándar para la transferencia de datos entre distintos dispositivos del bus de la computadora. Para montar un dispositvo SCSI en un ordenador, se necesita que tanto el dispositvo como la placa madre dispongan de un controlador para tal. Se utiliza a menudo en los discos duros y los dispositivos de almacenamiento sobre cintas, pero también interconecta una amplia gama de dispositivos.

CARACTERISTICAS FÍSICAS

• Plato: Es el componente principal del disco duro, es un disco en el que se almacenan datos de forma magnética. Los discos duros actuales emplean uno o mas platos fijos en un mismo eje. Su información puede ser guardada en una cara o en ambas, requiriendo un cabezal de lectura/escritura para cada cara.
• Cabezal: Son los que hacen que se puede leer y escribir los datos en los discos. Casi todos los discos incluyen un cabezal de lectura/escritura en cada lado del disco, sin embargo algunos discos de alto desempeño tienen dos o más cabezales sobre cada superficie del disco, de manera que cada cabezal atiende a la mitad del disco disminuyendo la distancia y aumentando la velocidad.
• Eje de motor: Es sobre el cual se montan los platos y giran.
• Brazo actuador: Es una palanca metálica en el que se encuentran los cabezales y así poder efectuar la lectura/escritura en el disco.
• Bobina actuadora: Es la que mueve el brazo actuador.
• Chazis: Es la caja de matal o plástico en el que se almacena el procesador y los componentes de la computadora.
• Pistas: Son los pequeños circulos en los que está dividido el disco ó plato. Es la trayectoria circular trazada através de la superficie del plato de un disco por el cabezal de lectura/escritura. Cada pista está formada por uno o más Cluster.
• Sectores: Las pistas se dividen en porciones a rebanadas de pastel, a éstas se les denomina sectores.
• Cilindros: Es el par de pistas en los lados opuestos del disco. Si el HD contiene muchos platos o discos, un cilindro contiene todos los pares de pistas directamente una encima de otra.
• Cluster: Es un grupo de sectores, su tamaño depende de la capacidad del disco.

CARACTERISTICAS DE FUNCIONAMIENTO

• Latencia media: Tiempo medio que tarda la aguja en situarse en el sector deseado, es la mitad del tiempo en que tarda el disco en dar su rotación completa.
• Tiempo medio de búsqueda: Es el tiempo medio en que tarda en situarse el brazo actuador en la pista deseada.
• Tiempo medio de acceso: Es el tiempo medio en que tarda la aguja en situarse en la pista y el sector correcto deseado.
• Velocidad de rotación: Revoluciones por minuto de los platos. A mayor velocidad de rotación, menor latencia media.
• Taza de transferencia: Es la velocidad a la que se puede transferir la información a la computadora una vez la aguja está situada en la pista y sector correcto.




Resumen - Dispositivos de almacenamiento magnético - Tambor magnético, Cinta magnética y Disquete

TAMBOR MAGNÉTICO

Es un dispositivo de almacenamiento de datos, su lectura y escritura es secuencial, ya que sus actividades se realizan en un orden.

Caracteristicas:

• Es un cilindro de metal hueco y sólido que gira en una velocidad constante.
• Esta cubierto con un material magnetico de óxido de hierro sobre el cual se almacenan los datos y programas.
• Son capaces de recojer datos a mayores velocidades que una cinta o una unidad de disco

CINTA MAGNÉTICA

Su método de almacenaje es similar al de un cassette. Es lenta cuando el usuario desea alguna información que no esté cerca del principio, ya que su información el alamacenada secuencialmente.

Tipos de Cinta:

•  Cinta magnética casete: Son cintas guardadas en una pequeña caja de plástico que posee una sola pista de grabación en cada sentido.
• Cinta magnética encapsulada, cartucho o cartridge: Son las que se presentan en un cartucho de plástico o metal.
• Cinta magnética universal: Su informacipon se carga entre los reflectores denominados punto de carga y fim de cinta.

Caracteristica:

• Estas cintas permiten almacenar información en su banda magnética que llevan.

FLOPPY

Es un medio de almacenamiento de datos constituido por un disco de material magnético, fino y flexible, almacenados en con una cubierta de plástico de forma cuadrada o rectangular.

Caracteristicas:

• Consta de un delgado disco de plástico, cubierto en ambos lados por un material magnético en donde se registra la información.
• Tiene una ranura de lectura de información.
• La superficie del disco se divide en delgadas "pistas" circulares concéntricas.
• Las pistas del disquete se dividen en porciones similares a rebanadas de pastel, a éstas se les llama "sectores".


Actividad N° 4 - Resumen - Caché - Buffer - Memoria Virtual

CACHÉ

Es utilizada por el procesador para reducir el tiempo de acceso a la memoria principal (RAM), en ella se guardarán datos que el procesador necesita para trabajar, a diferencia de la RAM, la memoria caché es más eficaz que ésta, ya que puede es más rápida para almacenar y transmitir los datos que el microprocesador necesita, también reconoce cierto tipos de datos que se utilizan más a menudo, esta memoria es un sistema tan complejo que es muy dificil determinar qué información debe ser puesta en ella, tanto que es uno de los problemas más interesantes de la comunicación.

Nivel 1 (L1): Es conocido como caché interno, ya que está situado en el mismo sitio que el núcleo, por lo que su acceso es con mayor velocidad.

Nivel 2 (L2): Conocido como caché externo, es el que se instala en la placa base. Ésta es una memoria más lenta que L1, pero con mayor capacidad de almacenamiento.

Nivel 3 (L3): Se encuentra ubicada en algunas placas base, procesadores y tarjetas de interfaz.

Nivel 4 (L4): Se encuentran ubicados en los periféricos y en algunos procesadores, como el Itanium.

BUFFER



Es un espacio de memoria que se crea durante una transferencia o carga de datos, éste es su periodo de vida ya que despues de que dicha transferencia termina, tambien el ciclo del buffer. Éste se utiliza durante la transferencia para que ésta no se quede sin datos mientras se efectúa. El buffer utiliza un método llamado FIFO, es decir, el primero que llega es el primero que sale.

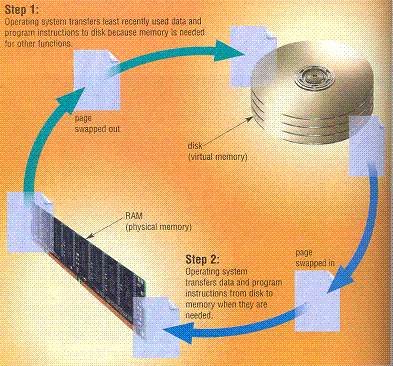

MEMORIA VIRTUAL

Es utilizada como medio de almacenamiento por la RAM, cuando la RAM esta a su límite de capacidad, pasa sus datos a la memoria virtual y ésta los guarda hasta que el procesador las utilice, cuando éste los necesita, la memoria virtual regresa los datos, que se le han almacenado, a la RAM y ésta se las envía al precesador.
